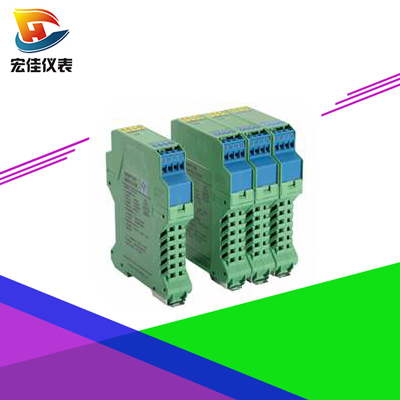

一.HJ-GK智能信号隔离器性能简介：
输入单通道或双通道电流或电压信号，变送输出隔离的单路或双路电流或电压信号，并提高输入、输出、电源之间的电气隔离性能。

二.信号隔离器技术特点:
本产品采用了数字技术，具备了传统模拟隔离器所不具备的多项性能，在对高、低频干扰信号的抑制方面均有着优异表现，即使在大功率控制系统中依然能够可靠应用，内部采用数字化调校、无零点及满度电位器、自动动态校准零点、温度漂移自动补偿等诸多先进技术，并符合IEC61000-4-4:1995中所规定的第四类（恶劣工业现场）环境对产品的抗电磁干扰要求，这一系列技术的应用使产品的稳定性及可靠性得到科学的保证。

三.隔离器适用性:
可与单元组合仪表及DCS,PLC等系统配套使用，在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。

隔离器技术参数:
隔离器系统传输准确度：±0.1%×F•S

隔离器温度飘移：±0.0035%×F•S/℃(35ppm/℃)

输入阻抗：电流：≤60Ω；电压：≥500KΩ

电流输出允许外接的负载阻抗：
4-20mA输出时0~300Ω；0-10mA输出时0~600Ω，
0(1)-5V：≥500KΩ； 0-10V:≥1MΩ
需要更大的负载能力请在订货时说明。

隔离器供电电源：AC 95~265V
               DC 20~32V

输入功率：0.9~1.8W(与型号有关，详见产品手册附录中关于输入功率的计算方法)

隔离器输入信号断线时的输出状态:
隔离器输出状态有跟随方式、报警方式两种状态可设置

四.隔离器选型:

五.通用型智能隔离器选型说明:
1.单通道产品最多可以有两路输出；双通道产品每路只能对应一路输出。
2.双通道产品输入信号如需不同，请与本公司联系订货.
3.含通讯产品仅单输入通道产品，并且最多只有一路模拟信号输出。

隔离器面板指示:
PWR：电源指示灯(绿色)；
ALM：输入信号报警指示灯(红色)；
隔离器正常工作状态时该指示灯不亮；
隔离器输入信号故障时闪烁；输入信号超量程时长亮。

接 线 图:
隔离器单输入仪表接线图
宽×高×深(12.8×100×115mm)

隔离器单输入仪表接线图
宽×高×深(18×100×115mm)

双通道双输出仪表接线图
宽×高×深(18×100×115mm)

通用型智能隔离器说明：
 1. 仪表供电形式有直流和交流，请注意区分！220V供电
产品的电源线接入图中电源端子L、N之间，L接相线，N接零线。
2.如接地线可靠接地，可确保本产品符合IEC61000-4-4：1995中第三类工业现场环境对抗电磁干扰的要求，如不接地线则会降低该项指标，但仍然可保证符合第二类以下的工业现场环境的应用，这已适用于绝大部分的工业现场。

六.隔离器校准:
本隔离器采用智能化数字化设计，可长期保证准确度在本手册规定范围之内。如需校准请选配本公司提供的专用手持式中文编程器进行操作.隔离器.
