压力仪表系列您所在的位置:主页 > 产品展示 > 压力仪表系列 >

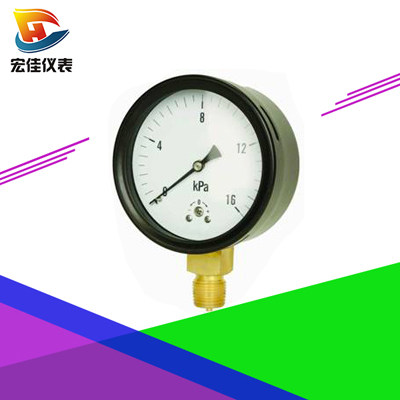

膜盒压力表

产品特点:

膜盒压力表又称微压表。适用于测量无爆炸危险、不结晶、不凝固,以及对铜和铜合金无腐蚀作用的液体、气体或蒸汽的低微压力。

产品应用:

应用于锅炉通风和气体管道等设备上,在耐腐要求较高的工艺流程中测量各种气体介质的微压和负压。精确度等级:2.5。

订购热线:
13915186698 在线咨询
  • 产品说明
一.概述
    膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起作用、无爆炸危险气体的微压和负压,广泛用于锅炉通风、气体管道、燃烧装置等及其它类似设备上。
二.结构原理
    仪表由测量系统(包括接头、膜盒等)、传动机构、指示装置和外壳组成。
    当被测介质的压力作用于膜盒时,其自由端产生相应弹性变形一位移,经拨杆带动传动机构放大,由指示装置将被测压力在仪表度盘上指示出来。
三.型号命名

  YE-100         YE-150
四.技术参数
    ● 标度范围、精确度等级及重量
型号 标度范围KPa
正压 负压 正负压 精确度等级 重量kg
YE-100
YE-150
0~1.6
0~2.5
0~4
0~6
0~10
0~16
0~25
0~40
-1.6~0
-2.5~0
-4~0
-6~0
-10~0
-16~0
-25~0
-40~0
-0.8~+0.8
-1.2~+1.2
-2~+2
-3~+3
-5~+5
-8~+8
-12~+12
-20~+20
2.5 0.5
    ● 工作位置、环境:仪表垂直安装,工作环境温度-25~55℃,相对湿度不大于80%,并且周围空气中不含有腐蚀仪表的有害气体。
    ● 温度影响:使用温度偏离20±5℃虹,其温度附加误差不大于0.4%/10℃。
    ● 导(测)压系统及外壳等主要零件的材质
零件名称 材料牌号
接头 黄铜HPb59-1
膜盒 锡青铜QSn6.5-0.1
齿轮传动机构 铜HPb59-1
表壳、罩壳 冷轧钢板
五.外形尺寸
单位:mm
型号 D H L d h □S
YE-100 φ100 90 20 M20×1.5 17 □22
YE-150 φ150 118 20 M20×1.5 17 □22
