楔形流量计

产品特点:

楔形流量计是一种新型节流差压式流量测量仪表,它可以在高粘度、低雷诺数、雷诺数、500即可使用的流体情况下进行高精度的流量测量,在流速较低、流量小、管径大的流量测量场合有无可比拟的优势和不可替代的作用。

产品应用:

楔形流量计主要用于高粘度重油、渣油、柴油、机油等、工业煤气、焦炉煤气、高炉煤气、发生炉煤气、城市煤气、氢气、氮气、空气、水蒸汽、污水液体等介质的流量测量。这种流量计结构简单、无可动部件、不易被流体磨损、工作性能稳定、可靠、使用寿命长。它的测量元件及取压装置结构特殊流体通过时不形成滞留或堵塞压力损失较小是在雷诺数较低的情况下进行高精度流量测量的理想选择。

订购热线:
13915186698 在线咨询
  • 产品说明



楔形流量计

HJ-LGX型楔形流量计和其他差压式仪表一样,也是基于流动连续性原理和伯努利方程来计算流体工况流量的。我们知道在同一密闭管道内,当压力降低时,速度会增加,当介质接近锥体时,其压力为P1,在介质通过锥体的节流区时,速度会增加,压力会降低为P2,如图所示,P1和P2都通过取压口引到差压变送器上,流速发生变化时,差压值会随之增大或减小。也就是说对于稳定流体,流量的大小与差压平方根成正比。当流速相同时,锥体节流面积越大,则产生的差压值也越大。

楔形流量计工作原理楔形流量计工作原理

楔形流量计传感器结构

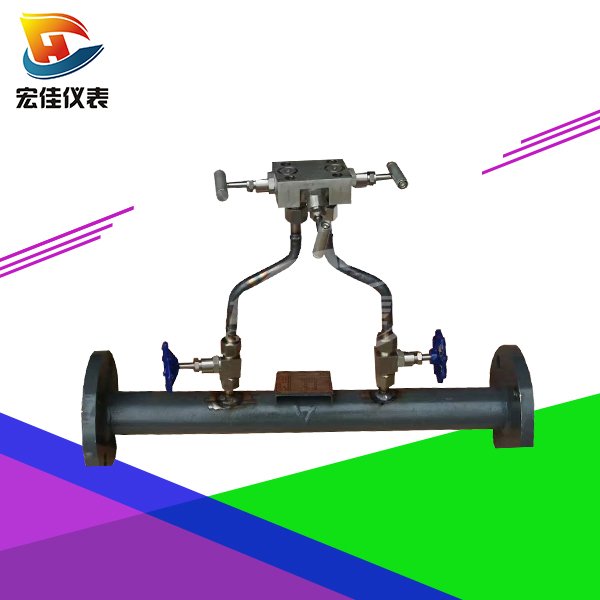

楔形流量计一体型楔形流量计

1.楔形块;
2.测量导管;
3.连接法兰;
4.取压导管;
5.取压法兰;
6.双法兰隔膜差压变送器

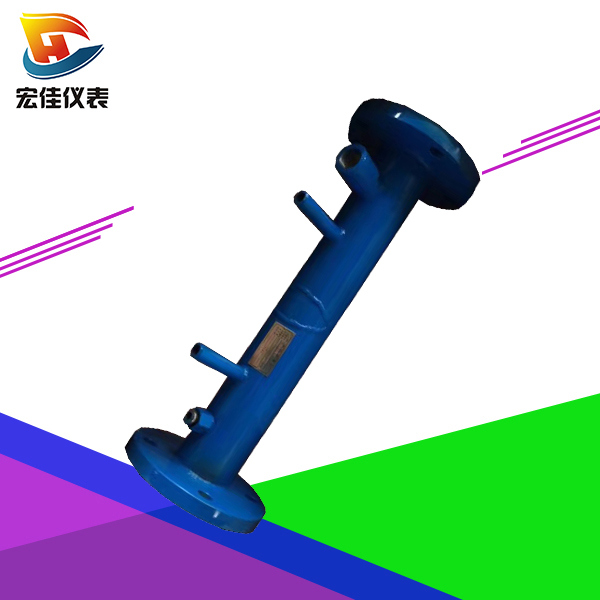

楔形流量计分离型楔形流量计

1.测量导管;
2.楔形块;
3.连接法兰;
4.取压导管;
5.取压法兰;
6.双法兰隔膜差压变送器

楔形流量计产品特点

1、特别适合于高粘度、低雷诺数、带悬浮颗粒或气泡的介质测量;
2、永久压损比孔板小;
3、楔形件结构设计特殊,有导流作用,防堵塞;
4、具有流体粘度变化、温度变化、密度变化等补偿功能;
5、抗振动、抗冲击、抗脏污、抗腐蚀;
6、具有双向流量测量功能;
7、重复性好、测量精度高,逐一水校后出厂,精度可达±0.5%(未校准的也可达±3%);
8、楔形流量计结构简单、牢固、高可靠性,安装方便,运行维护费用低;
9、无运动部件、耐磨损,长期使用时不需要重新标定。
10、可测量腐蚀性介质,由于差压测量是采用隔膜式的双法兰差压变送器,腐蚀性介质不能进入导压管和差压变送器,所以只要用耐腐蚀材料加工楔形节流件,就能保证仪表对腐蚀性介质进行测量。

楔形流量计产品参数

适用管径D 15mm~300mm(DN300以上也可以制作)
不确定度 ±1.0~1.5% FS(出厂时逐台水校)
重复性 0.2~0.5%
量程比 10:1
工作压力 -0.1Mpa~6.4Mpa
工作温度 -50℃~400℃
最低流速 0.01m/s
测量液体粘度 上限500mPa.S
雷诺数范围 下限300,上限1*106以上
适用介质 水、污水、气体、蒸汽、高粘度液体、固液混合型
楔形流量计产品外形尺寸

楔形流量计产品外形尺寸

公称通径 D L (mm) 公称通径 D L (mm) 公称通径 D L (mm)
DN15 400 DN65 450 DN150 600
DN25 400 DN80 480 DN200 620
DN40 400 DN100 520 DN250 650
DN50 400 DN125 550 DN300 700
楔形流量计产品选型
型号 说 明
HJ-LGX 楔形流量计
  代号 按结构特征分类
  Y 一体型楔形流量计
  F 分离型楔形流量计
  代号 公称压力(MPa)
  1.6 1.6
  2.0 2.0
  2.5 2.5
  4.0 4.0
  6.4 6.4
  代号 口径
  15-300 DN15-DN300
  代号 介质
  1 液体
  2 气体
  3 蒸汽
  代号 补偿形式
  N 不带压力、温度补偿
  P 带压力补偿输出
  T 带温度补偿输出
  代号 变送器差压量程范围
  1 中差压量程
  2 高差压量程
  代号 是否带现场显示
  W 节流装置传感器
  X 智能节流装置(流量计)
楔形流量计选型须知

1.管道口径:管径、壁厚、材质
2.测量介质
3.介质温度(℃)
4.介质工作压力(MPa):最大压力、正常压力、最小压力
5.介质工作流量(m3/h、kg/h、Nm3/h):最大流量、正常流量、最小流量
6.介质粘度(mPa.s)
7.介质密度(kg/m3)

楔形流量计安装要求

1.保证紧邻楔形流量计上游管道内流体流动接近典型的充分发展的紊流流动状态且无旋涡。
2.保证楔形流量计上游侧至少2D长度的管道内径平均值之差应不超过内径平均值的±3%。
3.楔形流量计可在水平或垂直管道上与其公称通径相同的管道上安装使用,管道内壁应光滑、清洁、无附着物。垂直安装时,测量液体时流体应自下而上流动,应注意使楔形流量计能方便地排除气泡,以免引起仪表零点漂移。

楔形流量计安装示意图
楔形流量计注意事项

楔形流量计上下游侧应配置直管段,直管段长度如下表所示

上游侧最短直管段(数值乘以管道内径D的倍数) 楔形比
弯头90° T形三通 球阀 闸阀(全开) H/D
6 6 10 6 0.2
8 8 11 6 0.3
12 12 14 8 0.4
14 14 16 10 0.4
楔形流量计常见故障及解决方法
故障现象 产生原因 解决方案
无差压信号输出 高低压球未打开 打开高低压阀门
平衡阀未旋紧 旋紧平衡阀
差压示值不准确 差压量程不匹配 调整变送器量程
差压计零点漂移 进行零位修正

注:如果运行过程中出现示值不稳定,又无其他原因,可试用排气发来排除此故障。

楔形流量计附件

     自带附件
     测量导管、取压导管、取压法兰、连接法兰
     可选附件
     冲洗环、球阀、截止阀、冷凝器、集气器、隔离器、沉降器
     可选相关商品
     双法兰差压变送器、流量积算仪、温度变送器、压力变送器
