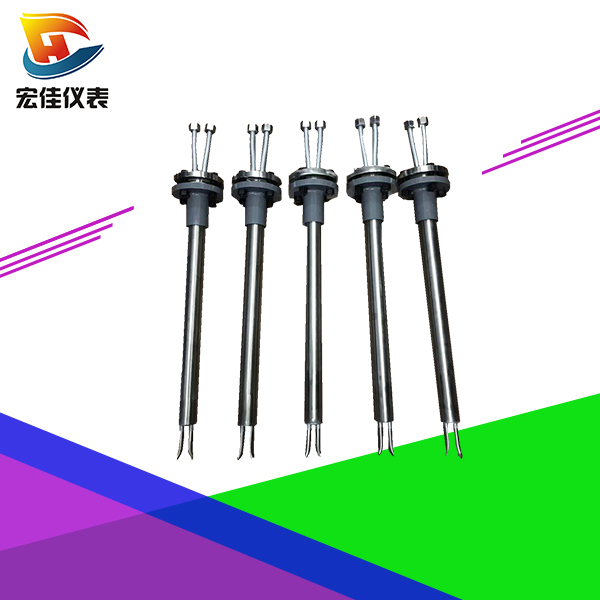

皮托管流量计

产品特点:

皮托管测速和确定流量,有可靠的理论根据,使用方便、准确,是一种经典的广泛的测量方法。此外,它还可用来测量流体的压力。

产品应用:

广泛应用冶金、电力、石油、化工等行业

订购热线:
13915186698 在线咨询
  • 产品说明
一、概述
     皮托,又名空速管风速管,英文是Pitot tube。皮托管是测量气流总压和静压以确定气流速度,流量的一种管状装置。由法国H.皮托发明而得名。
在科研、生产、教学、环境保护以及隧道、矿井通风、能源管理部门,常用皮托管测量通风管道、工业管道、炉窑烟道内的气流速度,经过换算来确定流量,也可测量管道内的水流速度。用皮托管测速和确定流量,有可靠的理论根据,使用方便、准确,是一种经典的广泛的测量方法。此外,它还可用来测量流体的压力。
二、测量原理
皮托管的测量原理是基于伯努利方程在空气中应用的一个实例,皮托管的流速公式为


三、主要技术参数:

          1.L型皮托管系数0.99-1.01之间,S型皮托管数0.81-0.86之间。
2.测量空气流速不超过40m/s,测量水流速度不超过25m/s
3.Φ8管最长1500mm,Φ10管最长2000mm,(公司备有各种规格皮托管)
四、结构:
L型皮托管用两根不同直经不锈钢管子同心套接而成,内管通直端尾接头是全压管,外管通侧接头是静压管。指向杆与测杆头部方向一致,使用时可确定方向,使测头对准来流方向。

五、使用方法:
1要正确选择测量点断面,确保测点在气流流动平稳的直管段。为此,测量断面离来流方向的弯头、阀门、变径异形管等局部构件要大于4倍管道直径。离下游方向的局部弯头、变径结构应大于2倍管道直径。
1、 皮托管的直径规格选择原则是与被测管道直径比,不大于0.02。以免产生干扰,使误差增大。测量时不要让皮托管靠近管壁。
2、 测量时应当将全压孔对准气流方向,以指向杆指示。测量点插入孔处应避免漏风,防止该断面上气流干扰。按管道测量技术规范,应合理选择测量断面的测点。
5皮托管只能测得管道断面上某一点的流速,但计算流量时要用平均流速,由于断面流量分布不均匀,因此该断面上应多测几点,以求取平均值。
6、测点按烟道(管道)测量法规定,按“对数一线性”法划分,也可按常用的等分面积来划分。
7S型皮托管静压接头处敲有标记号码,并在鉴定单上注明皮托管系数。鉴定单应长期保存,以供计算。
六、保养
    1使用中可能造成管子弯曲。在使用前检查一次,明显挠曲预先校直,锥头损伤则不能再使用。
    2.在含尘管道中使用后,管内可能有积尘或水汽。应在使用后用吹气方法吹净后盛盒。或在使用前测试一下畅通性。使用后及时清洁内外管,以保证长期良好状态。
    3.小静压孔经常检查,勿使杂质堵塞小孔,造成压力不通。
    4.标准皮托管检定周期为五年。

七、执行标准:国家计量标准号JJG518-94

八、安装使用方法



九、型号标记方法:HJ-PTG-DN□ 皮托管传感器
HJ——基本型号;-PTG——皮托管流量传感器
DN□——公称通径(㎜)例如DN500,为公称通径500㎜。
