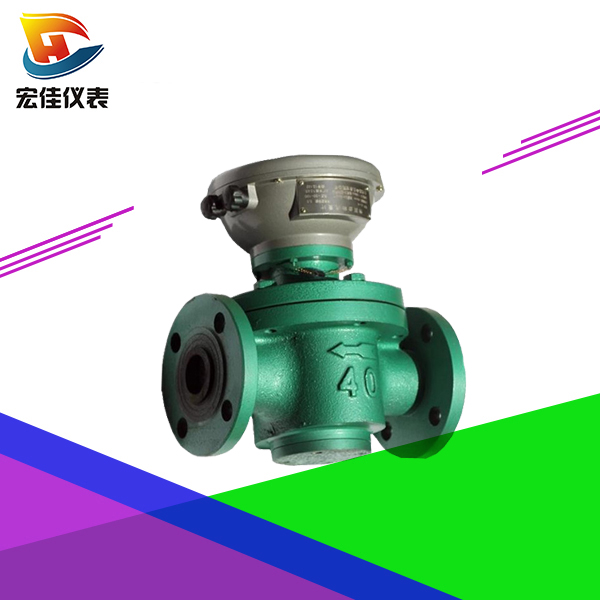

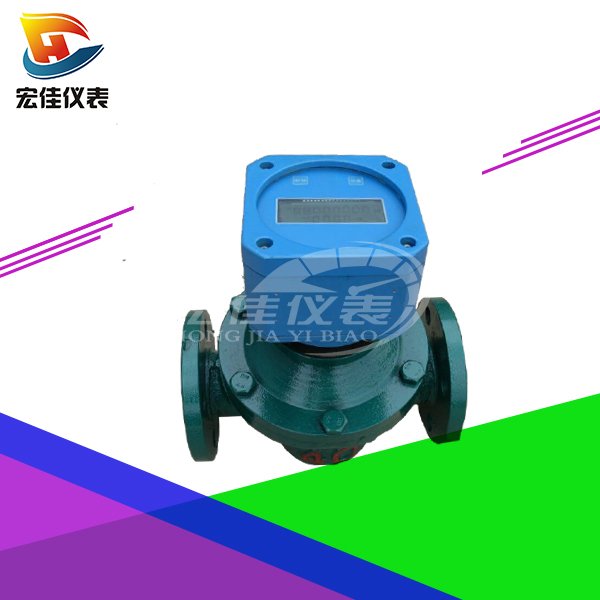

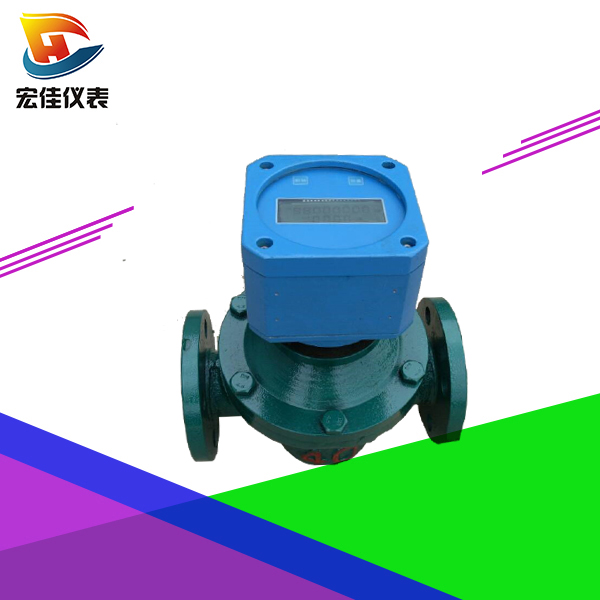

椭圆齿轮流量计

产品特点:

椭圆齿轮流量计是容积式流量计的一种,用于精密的连续或间断的测量管道中液体的流量或瞬时流量.它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。

产品应用:

适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。

订购热线:
13915186698 在线咨询
  • 产品说明

一、概 述
    HJ-LC系列椭圆齿轮流量计系直读累积式仪表,是计量流经管道内液体流量总和的容积式流量计。可广泛用于石油、化工、医药卫生等部门的流量测量。
二、工作原理
    在仪表测量室进出口两端液体压差的作用下,一对椭圆齿轮在轴上不停地转动并排出液体,测出椭圆齿轮的转数即可知道流经仪表液体的总值。
三、仪表特点
  ·测量精度高、流量范围宽、重复性好;
  ·螺旋转子转动均匀、震动小、寿命长;
  ·对被测液体的粘度变化不敏感,尤其适合于粘度较高液体的测量;
  ·结构简单、外形尺寸小、重量轻;
  ·安装容易,表前不需要安装直管段。
  工作原理

   1.精度等级:0.5级、0.2级(一般在-10℃~+60℃)
    2.适用介质温度:-20℃~+80℃,在加散热器情况下可达200℃
    3.防爆等级:ExiaIICT6
    4.测量范围:见表1、2、3

四.流量范围

表1——标准型椭圆齿轮流量计测量范围

公称通径

仪表材质

不同粘度下测量范围(m3/h)

耐压等级
MPa

0.6~2mPa.s

2~8 mPa.s

8~200 mPa.s

DN10

铸铁

0.08-0.4

0.04-0.4

1.6/6.4

DN15

铸铁/铸钢

0.3-1.5

0.15-1.5

1.6/6.4

不锈钢

0.5-1.5

0.3-1.5

0.25-1.5

1.6

DN20

铸铁/铸钢

0.75-3

0.4-3

0.3-3

1.6/6.4

不锈钢

1-3

0.6-3

0.5-3

1.6

DN25

铸铁/铸钢

1.5-6

0.8-6

0.6-6

1.6/6.4

不锈钢

2-6

1.2-6

1-6

1.6

DN40

铸铁/铸钢

3-15

2-15

1.1-15

1.6/6.4

不锈钢

2.5-20

2-20

1.5-20

1.6

DN50

铸铁/铸钢

4.8-24

3-24

2.4-24

1.6/6.4

不锈钢

8-24

4.8-24

4-24

1.6

DN65

铸铁

8-40

5-40

4-40

1.6/6.4

不锈钢

15-40

8-40

6.5-40

1.6

DN80

铸铁/铸钢

12-60

8-60

6-60

1.6/6.4

DN100

铸铁/铸钢

20-100

13-100

10-100

1.6/6.4

DN150

铸铁/铸钢

38-190

24-190

19-190

1.6/2.5

DN200

铸铁/铸钢

68-340

45-340

34-340

1.6/2.5

 适用条件:
 被测液体温度:-20℃~+100℃
 精度等级:0.5级


表2——高温型椭圆齿轮流量计测量范围

公称通径

仪表材质

不同粘度下测量范围(m3/h)

耐压等级
MPa

0.8~2mPa.s

2~8 mPa.s

8~200 mPa.s

DN15

铸铁/铸钢

0.45-1.35

0.36-1.35

0.18-1.35

1.6/6.4

DN20

铸铁/铸钢

0.9-2.7

0.48-2.7

0.36-2.7

1.6/6.4

DN25

铸铁/铸钢

1.8-5.4

0.96-5.4

0.27-5.4

1.6/6.4

DN40

铸铁/铸钢

3.6-13.5

2.4-13.5

1.8-13.5

1.6/6.4

DN50

铸铁/铸钢

5.8-21.6

3.6-21.6

2.9-21.6

1.6/6.4

DN65

铸铁

9.6-36

6-36

4.8-36

1.6/6.4

DN80

铸铁/铸钢

15-54

9.6-54

7.2-54

1.6/2.5

DN100

铸铁/铸钢

24-90

22-90

12-90

1.6/2.5

 适用条件:
 1.被测液体温度:+100℃~+200℃
 2.精度等级:0.5级


表3——高粘度型椭圆齿轮流量计测量范围

公称通径

仪表材质

测量范围 (m3/h)

耐压等级MPa

DN10

铸铁

0.02-0.2

1.6/6.4

DN15

铸铁/铸钢

0.075-0.75

1.6/6.4

DN20

铸铁/铸钢

0.15-1.5

1.6/6.4

DN25

铸铁/铸钢

0.3-3

1.6/6.4

DN40

铸铁/铸钢

0.75-7.5

1.6/6.4

DN50

铸铁/铸钢

1.2-12

1.6/6.4

DN65

铸铁

2-20

1.6/6.4

DN80

铸铁/铸钢

3-30

1.6/6.4

DN100

铸铁/铸钢

5-50

1.6/6.4

DN150

铸铁/铸钢

9.5-95

1.6/2.5

DN200

铸铁/铸钢

17.4-174

1.6/2.5

 适用条件:
 1.被测液体温度:-10℃~+100℃
 2.被测液体粘度:200-3000 mPa.s
 3.精度等级:0.5级

表4



型号

说明

HJ-LC-


□/

通径

10







10 mm

15

15 mm

20

20 mm

25

25 mm

40

40 mm

50

50 mm

80

80 mm

100

100 mm

150

150 mm

200

200 mm

仪表类型

1

标准型

2

高温型

3

高粘度型

仪表材质

1

铸铁

2

铸钢

3

不锈钢

信号输出方式

1

无信号输出

2

脉冲输出

3

4-20mA输出

LC-

50/

1

1

1

选型举例













图2


表5



公称通径

仪表材质

L

H

B

A

D

D1

n(个)

Ф

DN10

铸铁

150

100

210

165

90

60

4

14

DN15

铸铁

170

118

226

175

95

65

4

14

铸钢

200

138

232

180

105

75

4

14

不锈钢

245

120

226

172

95

65

4

14

DN20

铸铁

200

150

238

180

105

75

4

14

铸钢

250

164

220

160

125

90

4

18

不锈钢

236

150

238

225

105

75

4

14

DN25

铸铁

260

180

246

194

115

85

4

14

铸钢

300

202

252

185

135

100

4

18

不锈钢

287

195

246

232

115

85

4

14

DN40

铸铁

245

180

271

200

145

110

4

18

铸钢

300

202

293

208

165

125

4

23

不锈钢

265

178

349

265

145

110

4

18

DN50

铸铁

340

250

372

285

160

125

4

18

铸钢

384

262

394

312

175

135

4

23

不锈钢

265

178

349

265

160

125

4

18

DN65

铸铁

420

325

433

360

195

160

8

18

不锈钢

365

260

436

319

180

145

4

18

DN80

铸铁

420

325

433

360

195

160

8

18

铸钢

450

337

452

332

210

170

8

23

DN100

铸铁

515

418

458

380

220

180

8

18

铸钢

555

442

478

310

250

200

8

25

DN150

铸铁

540

510

557

400

280

240

8

23

铸钢

540

510

557

347

300

250

8

26

DN200

铸铁

700

650

720

476

335

295

12

23

铸钢

650

650

720

476

360

310

12

26
