威托巴流量计

产品特点:

它独立于其他流量计之外,是适用工况测量精度高的流量计。

产品应用:

广泛应用冶金、电力、石油、化工等行业

订购热线:
13915186698 在线咨询
  • 产品说明

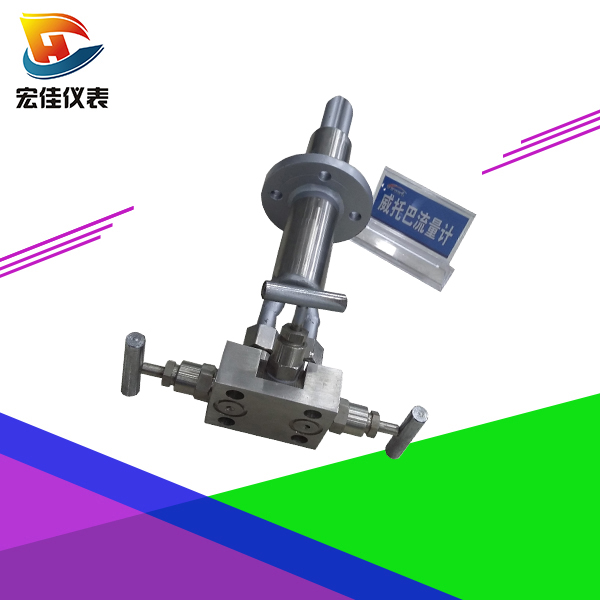

HJ-WTBL威托巴流量计
概述
  HJ-WTBL型威托巴流量计是依据法国科学家H.Pitot发明的皮托管理设计而成的,并在此原理的基础之上发展创新的全能型流量计,它独立于其他流量计之外,是适用工况测量精度高的流量计。皮托管原理很早就广泛应用在航天事业中,如:飞机风洞的测试和检测,飞机发动机气体动力测试、飞机飞行速度的测速杆等。
  威托巴流量计将传感器插入管道中心,总压孔对正流体的来流方向,总压与静压之差即为管道中心的实测差压,再由该威力巴的风洞标定曲线拟合出该点的标准差压,根据标准差压来计算流体的流量。同时还需要压力变送器测出流体压力,用热电阻温度计测出流体温度,把标准差压信号、压力信号、温度信号同时引入单片机构的流量积算仪或直接接入DCS系统,一方面对威托巴的流量方程进行解算,再一方面对介质进行压力、温度补偿,以保证测量精度,并用数字显示出差压、压力、温度、瞬时流量、累计流量、热量、速度等参数。
HJ-WTBL型威托巴流量计为防堵耐磨流量计,它在冶金、电力、石油、化工等行业应用广泛,含有杂质的流动介质均可选择威托巴流量计进行测量,如电力行业中的一次风量、二次风量、化工行业中的各种物料气体,冶金行业中的各种煤气等,同时解决了传感器的堵塞问题和磨损问题。主要应用领域:
   1、蒸汽测量;
   2、大管道煤气测量;
   3、空气.氮气.氩气等各种气体测量;
   4、各种液体如水等的计量。由于节流件简单可靠,无可动部件,不怕振动,耐高温和可适应其它恶劣条件,真正做到了长期运行免维护、稳定性好、测量精度高。
与威托把流量计相关的计算公式:
           V中心=                       v中心:修正后的管道中心
           Q体=K(V中心×S)                 ∆P:风洞标定修正后的标准差压
                                           ρ :被测量介质密度,kg/m³
           Q质=Q体×ρ                    K:管道修正系数
产品特点
★适用性强:传感器适用各种流体和多种管道形式,是唯一一种执行元件能做到测量各种流体的流量计。
★精度高:准确度为0.2%。
★节约能源:威托巴传感器截流面积很小,几乎无压力损失,运行成本大大降低。
★安装简便:只需在管道合适位置上开一个25~60mm的孔,把传感器插入管道中心即可。
★维护方便:传感器本身无需维护。只需对差压变送器进行零点和满量程的检验以及二次表输入相应的电流进行定期检验。
★可靠性:结构简单,设计合理。传感器防堵、耐磨。同时,由于导压管内介质长期处于静止状态,所以测量精度能够长期保持稳定。
★耐高温高压:由于传感器用1Cr18Ni9Ti制作而成,因此可耐高温650℃、压力32MPa。(特殊材料制成的传感器可耐高温1700℃)
★测量流量范围广:气体流速在4m/s以上,液体流速在0.5m/s以上的介质都可以精确测量。对低流速、小流量、大管径测量效果尤佳。
★在安装和检修:不停产的情况下实现安装和检修。
◎性能指标
★测量精度:0.2级
★重复精度:0.05%
★适用压力:P≤32MPa
★适用温度:T≤1300%
★最小差压:∆р≥5рɑ
★最小流速:液体≥0.5m/s;气体≥4m/s
★量程比:1:10特殊设计1:30
★适用管径:25mm≤DN≤20000mm
★适用介质:气、汽、液、混合介质
★直管段要求:≥7D
★节约能源:传感器截流面积小,压力损失可忽略不计,运行成本低。
流量计选型表
 HJ-WTBL                            威托巴流量计



公称通径


圆形管道
A(DN25、B(DN32)、C(DN40)、D(DN50)、E(DN65)、F(DN80)、
G(DN100)、H(DN125)、I(DN150)、J(DN200)、K(DN250)、
L(DN300)、M(DN350)、N(DN400)、O(DN450)、P(DN500)、
Q(DN600)、R(DN700)、S(DN800)、T(DN900)、U(DN1000)、
V(DN1200)、W(DN1400)、X(DN1500)、Y(DN1600),
如G,表示公称通径为DN100。特殊规格或大于DN1600的注明实际口径。
矩形管道 对应圆形管道公称通径表示法,例:长500mm,宽400mm,壁厚4mm的表示为:P×N×4。




    结构形式
 A 管道法兰型(DN300以下)
 B 螺纹连接型
 C 双面支撑型
 D 安全螺纹连接弹簧锁定型
 E 螺纹连接在线型
 F 法兰连接型
 G 法兰在线型
 H 法兰连接双面支撑型
 I 法兰连接单面支撑型

探头型号
 A 大号传感器
 B 中号传感器
 C 小号传感
传感器材质



1 304不锈钢
2 316L不锈钢
3 合金钢
4 特殊材质(须预定)
        安装方式 H 水平
V 垂直

         本体材质
CS 碳钢材质
SS 不锈钢管道
EP 特殊材质管道

接头形式
 P/R 螺纹连接接头,P接头开口向上,R接头开口在两侧
PS/RS    焊接连接接头,PS接头开口向上,RS接头开口在两侧
 F 高温高压焊接接头,开口向上一体化接头
 T 螺纹连接接头,开口向上,内置仪表截止阀门
