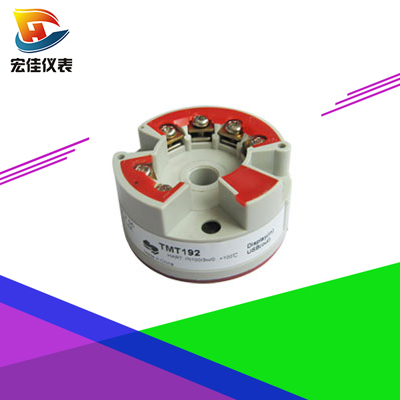

温度变送器

产品特点:

温度变送器是一种将温度变量转换为可传送的标准化输出信号的仪表。主要用于工业过程温度参数的测量和控制。

产品应用:

石油、化工、化纤;纺织、橡胶、建材;电力、冶金、医药,食品等工业领域现场测温过程控制;特别适用于计算机测控系统也可与仪表配套使用。

订购热线:
13915186698 在线咨询
  • 产品说明
一.产品概述
HJ-WB 温度变送器是一种将温度变量转换为可传送的标准化输出信号的仪表。 温度变送器功能主要用于工业过程温度参数的测量和控制。   带传感器的变送器通常由两部分组成:传感器和信号转换器。 传感器主要是热电偶或热电阻;信号转换器主要由测量单元、 信号处理和转换单元组成(由于工业用热电阻和热电偶分度表是标准化的, 因此信号转换器作为独立产品时也称为变送器),有些变送器增加了显示单元, 有些还具有现场总线功能。
 二.主要特点:
●  采用硅橡胶或环氧树脂密封结构,因此耐震、耐湿, 适合在现场环境中安装使用;
●  现场安装在热电偶,热电阻的接线盒内使用,直接输出4-20mA、0-10mA的输出 信号。这样既节约了昂贵的补偿导线费用,又提高了信号远距离传输过程中 的抗干扰能力;
●  热电偶变送器具有冷端自动补偿功能;精度高、功耗低, 使用环境温度范围宽,工作稳定可靠;
●  适用范围广,即可以与热电偶,热电阻形成一体化现场安装结构, 也可以作为功能模块安装在检测设备中和仪表盘上使用:
三.工作原理
 热电偶或热电阻传感器被温度转换成电信号,再将信号送入变送器的输入网络 ,该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入到运算放大器进行 信号放大,放大的信号一经V/I转换器运算处理后以DC4-20mA电流输出;另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种,均采用反馈方式。对热电阻传感器,用正反方式校正,对热电偶传感器,用多段折线逼近法进行校正。一体化数字显示温度变送器LCD显示的采用两线制方式输出。
四.技术参数
1.输入信号:热电偶:K、E、J、B、S、T、N;热电阻:Pt100、Cu50、 Cu100、(三线制、四线制),智能型温度变送器的输入信号可通过PC机或手操器任意设置;
2.输出信号:在量程范围内输出DC4-20mA电流信号,与热电偶、热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出DC4-20mA电流信号同时叠加符合HART标准协议通信信号;
3.基本误差:0.5%FS;0.2%FS;智能型0.2%FS;
4.接线方式:二线制;三线制;
5.显示方式:四位LCD显示温度,智能型四位LCD可通过PC机或手操器设定使之 显示现场温度,传感器值,输出电流和百分比例中的任一种参数;
6.工作电压:普通型12∽35V DC;智能型12V∽45V DC;额定工作电压为24V DC;
7.允许负载电阻:500Ω(24VDC供电);极限负载电阻R(max)=50(Vmin-12), 例如在额定工作电压24V DC时,负载电阻可0-600Ω范围内选择使用。
8.工作环境:
a:环境温度 -25∽80℃(常规型)
                    -25∽70℃(数显型)
b:相对温度 5%∽95%
c:机械振动f≤50HZ,振幅≤0.15mm
d:无腐蚀气体或类似的环境;
9.温度影响系数:δ≤0.05%/℃
