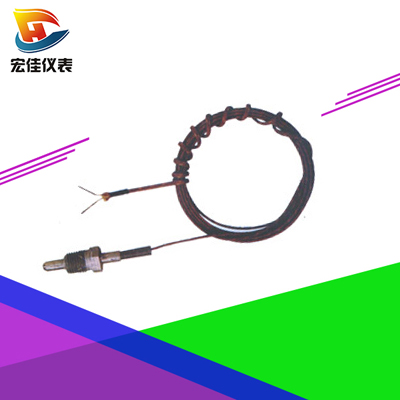

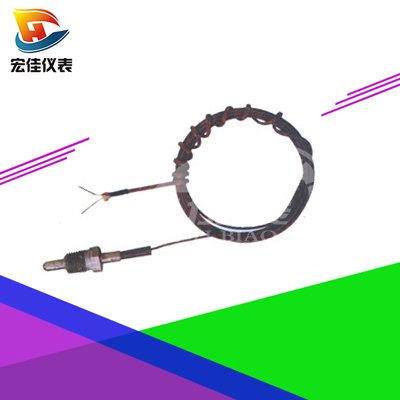

压簧式热电偶

产品特点:

压簧式热电偶的作用原理,分度特性及允许偏差,参比端(冷接点)温度补偿, 以及与显示测量仪表的联接方法均与一般热电偶相同。

产品应用:

订购热线:
13915186698 在线咨询
  • 产品说明
产品概述
WRT-01型压簧固定式镍铬 - 铜镍热电偶通过压簧将热电偶端部与被测物的表面紧贴, 以提高测量的可靠性和准确性。压簧式固定热电偶与显示仪表等配套使用,可直接测量 0~400 ℃ 范围内的温度。压簧式固定热电偶带有软性延长导线,可以自由弯曲,具有热响应时间小,使用方便等特点,适用于塑料挤 出机、轻纺、食品等工业。
●结构原理
WRET-01 型压簧式固定热电偶的作用原理,分度特性及允许偏差,参比端(冷接点)温度补偿, 以及与
显示测量仪表的联接方法均与一般热电偶相同。
WRET-01型压簧式固定热电偶的结构如图所示,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。

●安装方法
WRET-01型压簧式固定热电偶的安装方法如图,所示,固定安装在被测物体上面,先将连接螺栓拧紧在被测
物体上,再将热电偶紧贴被测物,拧紧卡套螺钉,最后拧上锁紧卡套。

●型号规格
型号 分度号 测温范围 ℃ 热响应时间 t0.5s 保护管材料
WRET-01 E ( EA-2 ) * 0-400 ‹5 不锈钢 1Cr18Ni9Ti
WRNT-01 K ( EU-2 ) * 0-400 ‹5 不锈钢 1Cr18Ni9Ti
规格 连接螺栓 l 2 mm
总长 Lmm 保护管 l 1 mm
1000
1500
2000
2500
3000
3500
4000


30
30
30
30
30
30
30


35 或 70
1000
1500
2000
2500
3000
3500
4000

60
60
60
60
60
60
60
