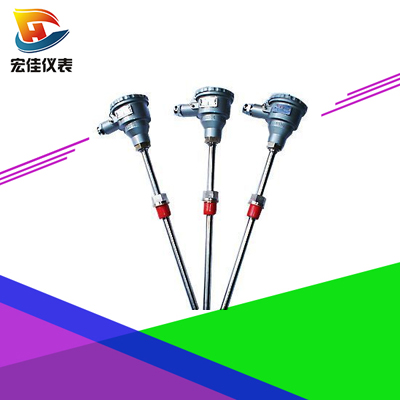

防爆热电偶

产品特点:

防爆入电偶利用间隙隔爆原理,设计具有足够强度的接线盒等部件,将所有会产生火花、电弧和危险温度的零部 件都密封在接线盒内,当腔内发生爆炸时,能通过接合面间隙熄 火和冷却,使爆炸后的火焰和温度不传到腔外。

产品应用:

适用于 dⅡCT6温度组别区间内的具有爆炸性气体危险的场所内。

订购热线:
13915186698 在线咨询
  • 产品说明
一.产品概述
WR□隔爆热电偶通常和显示仪表、记录仪表、电子计算机等 配套使用,直接测量生产现场存在碳氢化合物等爆炸的0~1300℃范围内的液体、蒸汽和气体介 质以及固体表面温度。
二.产品特点:
多种防爆形式,防爆性能好
压簧式感温元件,抗振性能好
测量范围大,
机械强度高,耐压性能好
三.工作原理:
隔爆或本安热电偶与装配式热电偶的结构、原理基本相同,所区别的是,隔爆或本安型产品接线盒(外 壳)在设计上采用防爆特殊结构,接线盒用高强度铝合金压铸而成,并具有足够的内部空间、壁厚和机械强度,橡胶密封圈的热稳定性均符合国家防爆标准。所以,当接线盒内部的爆炸性混合气体发生爆炸时,其内压不会破坏接线盒,而由此产生的热能不能向外扩散、传爆。
四.型号命名方法
W 温度仪表

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R 热电偶

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
感温元件材料 分度号
M
N
E
F
C
P
Q
R
镍铬硅-镍硅 N
镍铬-镍硅 K
镍铬-铜镍 E
铁-铜镍 J
铜-铜镍 T
铂铑10-铂 S
铂铑13-铂 R
铂铑30-铂6 B


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
偶丝对数

2
单支
双支

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
  安装固定形式
1
2
4
5
无固定装置
固定螺纹
固定法兰
活络管接头式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
接线盒形式
4 防爆式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
保护管直径
0
1
Φ16
Φ12(Φ20)
|
|
|
|
|
|
|
|
|
|
工作端形式
G 变截面
|
|
|
|
|
|
|
|

W R N 2 —— 2 4 0 G 典型型号示例

选型须知
1)型号
2)分度号
3)防爆等级
4)精度等级
5)安装固定形式
6)保护管材质
7)长度或插入深度
例A:防爆热电偶,K型,固定螺纹M27×2,隔爆等级dIIBT4级,保护管316L长度450mm,插入深度300mm。
WRN-240,K,L=450×300,M27×2,dIIBT4保护管316L。
