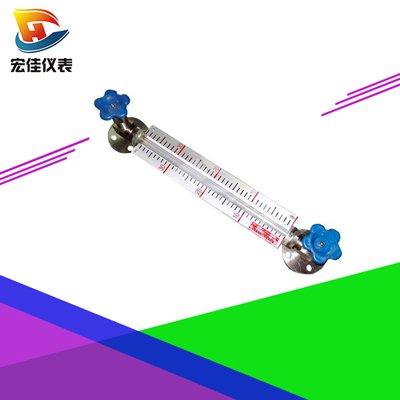

玻璃管液位计

产品特点:

玻璃板液位计主要用于直接指示各种罐、塔、槽、箱等容器内介质液位的高度。仪表显示清晰,密封性能良好,易冲洗、维护方便。

产品应用:

广泛应用于石油、化工、电力、冶金等行业中各种容器及锅炉的液位检测指示。

订购热线:
13915186698 在线咨询
  • 产品说明
  产品概述
      HJ-UZ-BL 系列玻璃管液位计主要用于直接指示各种罐、塔、槽、箱等容器内介质液位的高度。仪表显示清晰,密封性能良好,易冲洗、维护方便。广泛应用于石油、化工、电力、冶金等行业中各种容器及锅炉的液位检测指示。

◆  工作原理
      HJ-UZ-BL系列玻璃管液位计是一种直读式测量仪表,通过上下连接法兰与容器构成连通器,可以直接观察到容器内介质液位的实际高度。所以指示鲜明清晰。 仪表两端均装有针形阀,针形阀内装钢球,当玻璃板因意外事故而破裂时,钢球在容器压力作用下自动关闭针形阀通道,以防止容器内介质外流。
◆  技术参数
◇  工作压力:1.0,1.6,2.5,4.0,6.3MPa
◇  介质温度:-20~260℃
◇  显示范围:240,540,840,1140,1440,1740mm
◇  测量范围:500,800,1100,1400,1700,2000mm(上下法兰中心距)
◇  接液材质:碳钢,304SS,316L其它材质请用户在订货时注明
◇  连接法兰:DN20~40 PN1.0~6.3 MPa,PL/RF,WN/RF,WN/M(任选)
                          法兰类型及密封面型式请用户在订货时注明
◇  法兰标准:采用化工部HG/T 20592~20635-97法兰标准制造
                          其它法兰标准请用户在订货时注明
◇  伴热蒸汽压力:≤0.6MPa
◇  伴热夹套接头:G1/2"(外),其它规格请用户在订货时注明
◇  钢球自封压力:≥0.3MPa
◇  冲洗排污接口:M18×1.5(内)
◇  液位计配套件:带排污阀

◆  产品选型
选   型   表
项  目
HJ-UZ-BL 玻璃管液位计
系 列 号

-
T
透光式
基本型式

R
反射式
F
防霜式
Z
照明式

1
碳钢
材    质
2
不锈钢

-
10
1.0MPa
压力等级

16
1.6MPa
25
2.5MPa
40
4.0MPa
63
6.3MPa

-
20
DN20
法兰通径

25
DN25
40
DN40

M 凸面
法兰
密封面
RF 突面

-
500
500mm
测量范围

800
800mm
1100
1100mm
1400
1400mm
1700
1700mm
2000
2000mm
特殊规格填数字,
单位:mm

D
无伴热夹套
伴热选项
W
带伴热夹套
HJ-UZ-BL
-
T
1
-
25
-
20
RF
-
1100
D

选型示例
透光式玻璃板液位计,介质温度-20~260℃,材质碳钢,压力等级2.5MPa,法兰通径DN20,法兰密封面RF,测量范围800,无伴热夹套。
