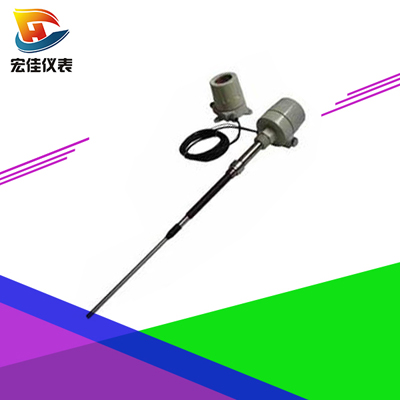

射频导纳料位计

产品特点:

射频导纳料位计由传感器和控制仪表组成,传感器中的脉冲卡可以把物位变化转换为脉冲信号送给控制仪表,控制仪表经运算处理后转换为工程量显示出来,从而实现了物位的连续测量。由于采用了射频导纳检测技术,提高了可靠性并使安装调试变得非常简便。

产品应用:

广泛应用于石化、食品、冶金、电力、 矿业、水利、制药等领域。

订购热线:
13915186698 在线咨询
  • 产品说明

一、射频导纳物位计概述
  HJ-SPDN-LWJ 射频导纳物位计是我公司生产的新型物位仪表。仪表采用射频导纳测量原理进行物位的测量,其特有的屏蔽技术,完全解决了由于探头挂料及工况温度、压力变化而引起的漂移及误动作,仪表工作稳定、可靠。
  URF型射频导纳物位计由探头、电子单元、防护外壳组成,可采用整体或分体安装。具有灵敏度高、稳定性好、不受挂料影响的显著特点,可用于各种液体、浆体、固体颗粒或粉料的限位控制,其输出为双刀双掷继电器触点信号。
二、HJ-SPDN-LWJ 射频导纳物位计产品特点
  免维护:无机械磨损件,不需定期维护或更换
  防挂料:电路中屏蔽技术的设计,使仪表忽略探头挂料的影响,无需定期清洁或重复标定
  应用广泛:可测量液体、浆体、固体颗粒及粉末
  安装简便:可通过罐上的螺纹口或法兰进行安装,可选择整体或分体安装方式,调试简单方便
三、HJ-SPDN-LWJ 射频导纳物位计技术参数
  供电电源:AC 185V~256V 2W或DC 15V~30V 2W
  输出:双刀双掷继电器开关信号(可现场设定高位动作或低位动作)
  触点容量:AC 220V 5A无感,3A有感
  灵敏度:0.3PF
  重复性:导电物料1.6mm,绝缘物料50mm
  负载电阻:中心端到地150Ω,中心端到屏蔽500Ω,屏蔽端到地150Ω
  环境温度:-40℃~80℃
  探头材料:1Cr18Ni9Ti
  探头长度:500mm(标准)
  分体式电缆:单芯双屏蔽电缆,长度5米(标准),最长可达50米
  过程连接:3/4NPT螺纹安装(标准),或选用法兰安装
  外壳防护:符合IP65防护标准
  防爆等级:ExdⅡBT4
  工作温度及工作压力:(注:特殊型,可特制)

四.选型



型 谱

说 明

HJ-SPDN-LWJ

□□□□□□□□

射频导纳物位计

系列号

A



经济型

B



智能型

供电方式



1



AC 220V



2



DC 24V

电子单元型式



1



一体式

2



分体式

安装方式



1



螺纹式

2



法兰式

延时选择



1



无延时

2



有延时

探头型式



1



常规型

2



特殊型

防爆型式



N



不防爆

B



ExdⅡBT4

插入深度





mm


型 谱

说 明

HJ-SPDN-LWJ

□□□□□□□□

射频导纳物位计

系列号

A



经济型

B



智能型

供电方式



1



AC 220V



2



DC 24V

电子单元型式



1



一体式

2



分体式

安装方式



1



螺纹式

2



法兰式

延时选择



1



无延时

2



有延时

探头型式



1



常规型

2



特殊型

防爆型式



N



不防爆

B



ExdⅡBT4

插入深度





m
