液/物位仪表系列您所在的位置:主页 > 产品展示 > 液/物位仪表系列 >

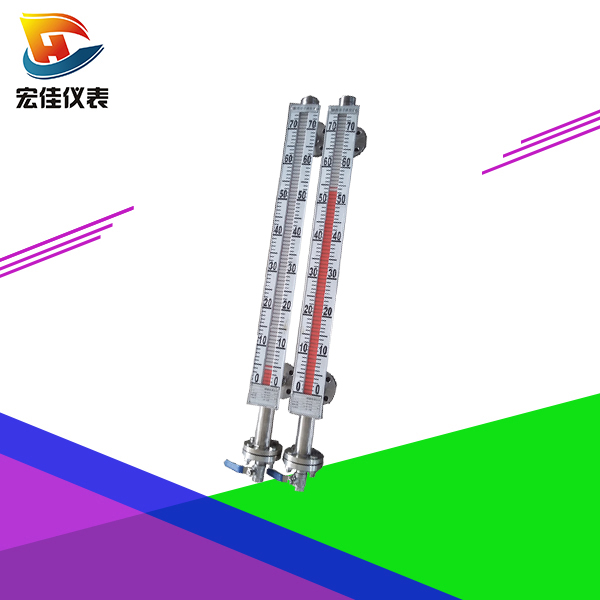

磁翻板液位计

产品特点:

磁翻板液位计产品技术先进,结构合理,显示清晰直观,产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制

产品应用:

广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

订购热线:
13915186698 在线咨询
  • 产品说明



一.产品概述
HJ-UHZ 磁翻板液位计 产品技术先进,结构合理,显示清晰直观,由本体、磁翻柱(由红、白双色磁性小翻柱组成)、浮子、法兰盖等组成,用于各类液体容器的液位测量。也有主体内磁浮子随液位的升降而上下运动,同时驱动主体外指示内的双色磁板翻转,有液位时转示红色、无液位时转示白色。红色和白色之间的界线即代表液位高度。从而使液位指示显得更加清晰。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。UZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、船舶、建筑、食品等行业生产过程中的液位测量与控制。磁翻板液位计主体外的翻板箱受主体内浮子(具有定向磁性源,按不同介质和压力针对研制)的作用促其翻板翻动并显示红白颜色,并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺,从而使液位的指示显得更加清晰。
二.技术参数
1、法兰尺寸及密封面:DN15、DN20、DN25、DN40等
2、本体材质:304 316 316L PP塑料
3、量程范围(mm):299~8999
4、介质密度(g/cm3):0.49~1.99
5、介质粘度: ≤0.019Pa.S
6、工作温度℃:-39.9~349.99
7、压力等级(MPa):≤31.99
8、测量精度(mm):≤±4.99
9、安装方式:侧装式
10、防护等级:IP64.99
11、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
12、传输方式4-20ma。
三.安装使用和维护
1、首先查看液位计标牌数据与订货要求是否相符,距离液位计周围200mm范围内不得有励磁铁件及其它磁性物质,否则会影响液位计正常工作。
2、液位计与容器之间应装有截止阀,以便检修及清洗时切断物料。本体安装必须垂直,最大偏角≤3°。测量范围>4m时在安装使用过程中应增加中间支撑点。
3、.液位计进入运行前,应先打开上法兰气相阀,然后缓慢打开下法兰液相阀,使介质缓慢的流入筒体让翻柱(板)逐一跟踪指示,并用调节螺钉调整好零液位。
4、液位计护导管和主体导管必须保持垂直
5、安装完毕后,需对显示器的翻柱用磁钢引导一次使零位以上显示红色,零以下显示白色。
四.磁翻板液位计选型表:
HJ-UHZ 磁翻板液位计,磁翻柱液位计,磁性翻板液位计,磁浮子液位计
代 号 显示方式
  就地翻板显示
  就地翻板显示+4~20mA远传
  代号 安装方式
侧装式

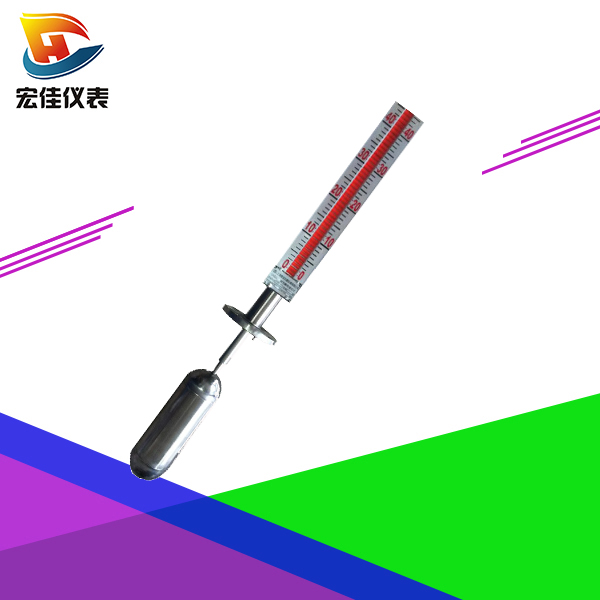

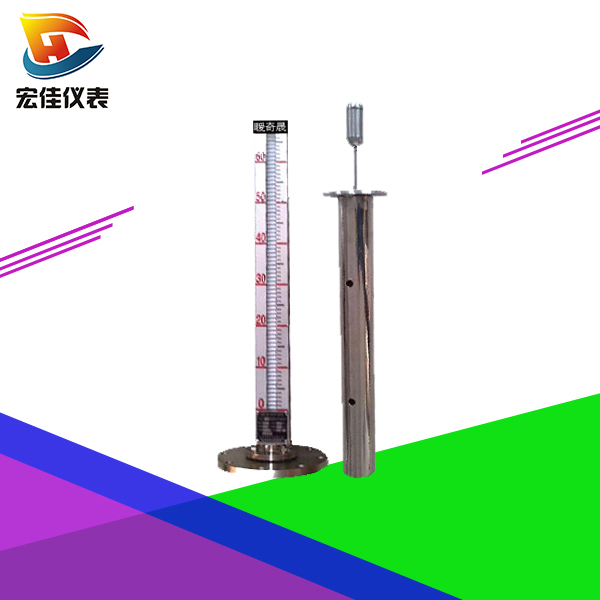

D 顶装式
  代号 液位计类型
基型
W 保温型
J 防腐型
S 防霜型
Z 保温防腐型
Y 顶装防腐型
  代号 报警控制
0 无报警
1 带上限报警
2 带下限报警
3 带上下限报警
  代号 浮子材质 代号 本体材质
P 不锈钢 P 不锈钢
L 防锈铝 L 防锈铝
T T
S PVC塑料 S PVC塑料
F 氟塑包裹 F 氟塑管
    PF 内衬四氟
    PP 内衬丙烯
    PE 内衬乙烯
  代 号 待标明的数据
B1 标注法兰标准、通径、压力等级
B2 标注实际操作温度
B3 标注实际操作压力
B4 标注测量介质的密度
B5 标注订货长度,或提供法兰间距

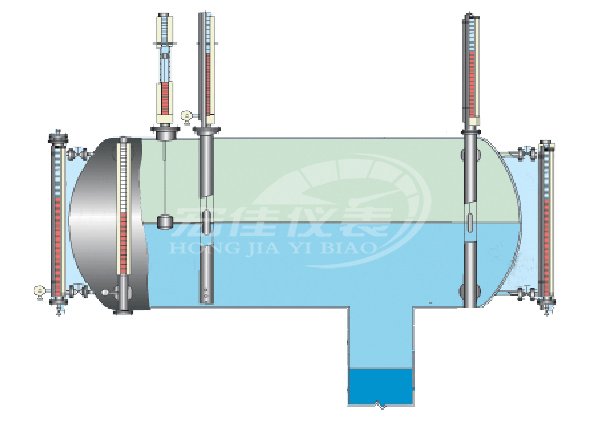

 五.安装形式。


磁翻转液位计



磁翻转液位计



磁翻转液位计

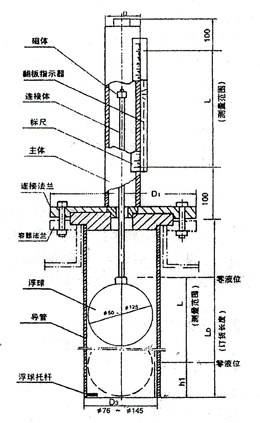

 六.磁翻板液位计尺寸图与安装示意图:
